不锈钢立式螺旋输送机输送饲料
不锈钢立式螺旋输送机输送玉米麸
立式螺旋输送机是为了满足物料的输送高度而发生的一种输送设备，它的运动方向是向上的，能使用垂直输送的方式连续地进行物料输送，将不同高度上物料进行不间断的输送。立式螺旋输送机结构紧奏，占地面积小，便于工艺布置，安全可靠，易于维护，运行费用低廉，有效降低输送成本。
立式螺旋输送机输送原理
立式螺旋输送机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，工作时根据双振动电机自同步原理，由振动电机发生激振力。强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，而作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上或向下输送作业。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直径（mm） | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距（mm） | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 转速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 转速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 转速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 转速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、垂直或大倾角输送，电机安装在主机头部，占地面积小，易于维护。
2、输送量可达9-140立方/时，输送高度在15米之间，进料口到出料口之间的距离是2.5米-15米，每0.5米一档，可根据用户需要选用。
3、物料即可向上输送，也可向下输送。
4、整机体积小、转速高、确保快速均匀输送。
5、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。
6、由于物料在密闭的管道内进行输送，可使输送场合粉尘大大减少，减少了对环境的污染。
立式螺旋输送机与水平螺旋输送机在结构上大致相同，也是由驱动装置(电动机、减速器、联轴节)、螺旋、轴承、料槽、进料口、出料口等几部分组成。

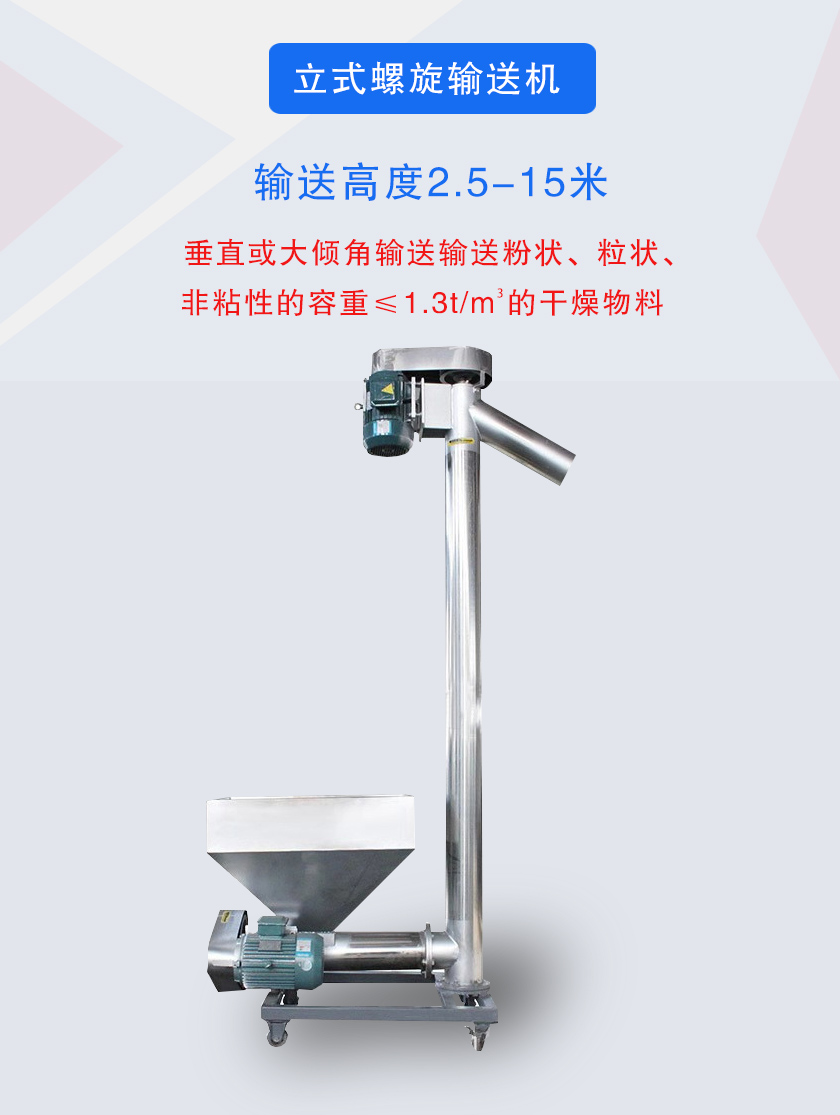

广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于垂直或大倾斜角输送粉状、粒状、非粘性的容重≤1.3t/m³的干燥物料，如粮食，油麸、饲料、化工原料、水泥等。物料温度一般不能跨越80℃。输送机也可对物料进行干燥、冷却作业。
立式螺旋输送机可按下面的经验公式进行计算Q=8.007·D·3n(m³/h)式中：Q=输送量（m³/h）;D=螺旋直径（m）;n=螺旋转速（r/min）.
立式螺旋输送机的电机功率按下面的经验公式进行计算N=0.015258856Q·r·H(KW)式中：N=电机功率（kw）;Q=输送量(m³/h);r=物料容重（t/m³）；H=进料口到出料口之间的距离（m）.
长度组合：立式螺旋输送机高度（订货高度）,是指进料口到出料口之间的距离，从2.5米起到15米止0.5米一档，用户可以根据需要选用。
驱动装置：立式螺旋输送机采用上驱动形式。电机安装在主机的头部，动力经皮带传送到主轴上，从而带动螺旋运转。
200型和250型设置单驱动形式，配置电机功率15kw；315型设置单驱动他双驱动两种形式。当电机功率小于或等于15kw式，采用单驱动形式，当电机功率大于15kw时，则采用双驱动形式。强迫进料装置令配驱动装置在地面安装，应由生产厂统一设计，用户自行设计的，由用户自行负责。
