产品概述

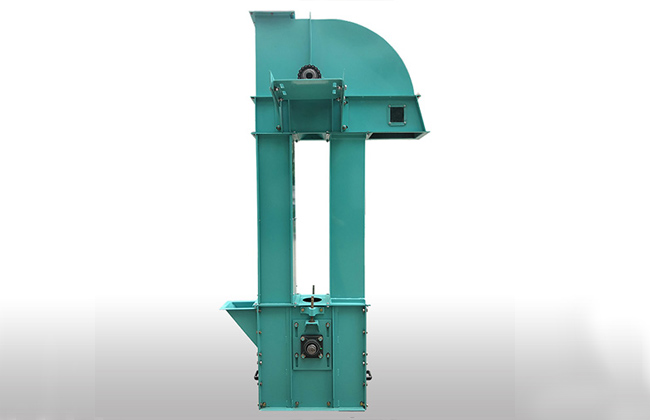

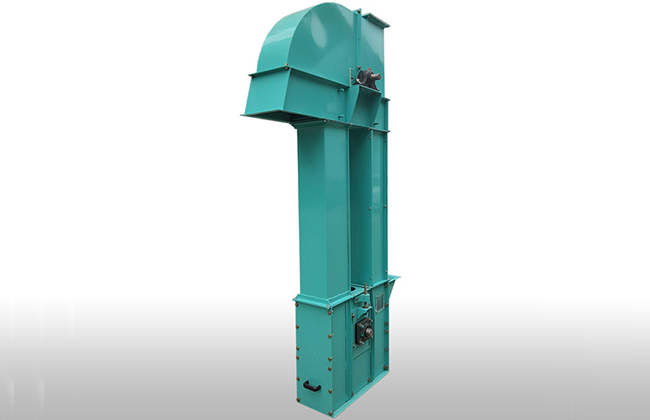

TB系列垂直斗式提升机（以下简称斗提机）系采用板式套筒滚子链为牵引构件，料斗固定在链板上并连续布置，用流入式装载，低速重载卸料的斗提机。本机适用于输送中等及大块状的、易碎的和磨琢性的堆积密度小于2t/m3的物料，物料温度不跨越2500C，如块煤、矿石、卵石、焦碳等。

垂直斗式提升机提升块状、粒状、粉状物料，物料温度不跨越250℃

TB垂直斗式提升机广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于垂直或大倾斜角输送粉状、粒状、非粘性的容重≤1.3t/m³的干燥物料，如粮食，油麸、饲料、化工原料、水泥等。物料温度一般不能跨越250℃。输送机也可对物料进行干燥、冷却作业。

垂直斗式提升机流入式装载，低速重载卸料，密封式输送，不散料，无粉尘污染

垂直斗式提升机具有结构简单，占地面积小，技术指标先进，工作可靠，使用维修方便等特点。

1、采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象。

2、不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。

3、每小时输送量可达800立方，提升高度可至40米。

4、运行可靠性好，无故障时间跨越2万小时。

5、使用寿命长、提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

6、机壳密封严谨，保证在提升物料过程中无粉尘污染。

垂直斗式提升机结构图

TB系列垂直斗式提升机由壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口（入料口）和卸料口（出料口）等部分组成。

壳体：外壳：内装传动装置和制动器。

牵引件：为板式套筒滚子链，单链条固接在料斗后壁上，双链与料斗两侧相连，当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链。

料斗：圆柱形斗：深斗、斗口呈65°倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。

浅料斗：口呈45°倾斜，深度小，用于湿润的和流动性的粒状物料。

深料斗：一般用于比较干燥流动性好的物料。

三角形料斗：物料一般是定向自流式卸料。

尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。

链轮：链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。

垂直斗式提升工作原理

TB系列垂直斗式提升机启动后，料斗把物料从下面的储藏中舀起，随着输送链提升到顶部，绕过顶轮后向下翻转，然后将物料倾入接受槽内。
