产品介绍

管式振动给料机是一种直线振动惯性输送设备，主要用于块状、粒状及粉状物料的给料作业，常与振动输送机、振动筛、带式输送机、斗式提升机等配套使用，用于自动配称、定量包装、自动控制的工艺流程中，可实现流水作业自动化，是矿山、冶金、煤炭、食品、玻璃、建材、化工、粮食等行业的给料设备。

管式振动给料机可将几节输送管连接起来同步输送，也可以实现多点进料和排料。

应用行业

管式振动给料机可吧块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，振动给料机.振动喂料机广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

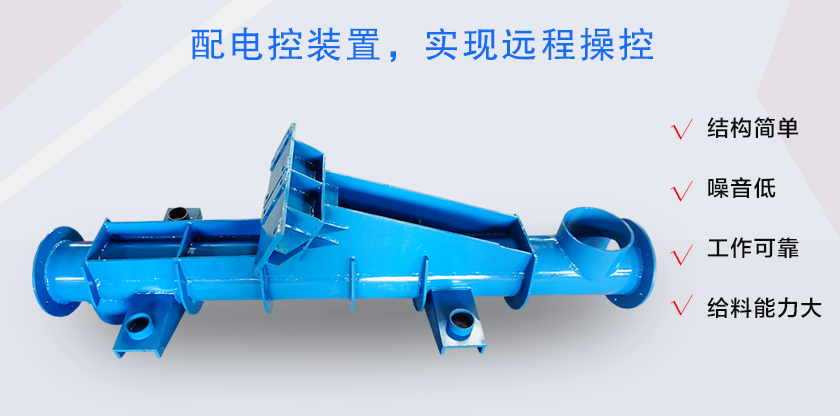

突出优势

1、结构简单、重量轻、噪音低、工作可靠、给料能力大、安装维护方便。

利用特制振动电机自同步原理，起动迅速、工作稳定、停车平稳。

2、物料按抛物线轨迹连续向前作跳跃运动，因此给料槽磨损较小。

3、由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

4、机具有结构紧凑、使用及维修方便、给料连续均匀、使用寿命长等优点。

5、机使用寿命为5年，振动电机使用寿命为1年。

6、配电控装置，实现远程操控。

7、体内加16Mn衬板或高分子耐磨衬板，有助于保护槽体。

8、据现场空间的要求，可设计为座式或吊挂式。

细节与结构

管式振动给料机主要由动力装置、振动体、隔振装置、承载基础及相关配套附件等组成。

动力装置：两台相同型号和规格的振动电机或激振器。

振动体：给料槽。

隔振装置：一组隔振弹簧。

承载基础：钢结构支架或其他预制平台。

工作原理

管式振动给料机启动后，呈对称布置的两台相同型号和规格的振动电机或激振器作周期性振动，从而使料槽内的物料对之一同向排料端作定向跳跃式运动，最终完成物料的输送作业。

管式振动给料机技术参数

型号规格	输送管直径 (mm)	电机功率 （kW）	倾斜角度 (°)	料口直径 (r/min)	输送距离 (mm)
273-2000	Φ273	0.25	0～5	Φ273	2000
273-2500	Φ273	0.25	0～5	Φ273	2500
273-3000	Φ273	0.37	0～5	Φ273	3000
356-3000	φ356	0.37	0～5	φ356	3000
356-3500	φ356	0.37	0～5	φ356	3500
356-4000	φ356	0.55	0～5	φ356	4000
356-4500	φ356	0.55	0～5	φ356	4500
356-5000	φ356	0.75	0～5	φ356	5000
356-5500	φ356	0.75	0～5	φ356	5500
