产品介绍

td400斗式提升机斗宽为400mm的一种斗式提升机，采用橡胶带作为其传动部分，其带宽为500mm，斗速为1.8m/s，普通皮带的斗式提升机正常输送高度一般不会跨越20米，钢丝绳芯的皮带斗式提升机的输送高度高达80米。根据提升物料及提升量的要求可选用四种料斗：Q型（浅斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗），还可根据物料性质选择不同的材质。

应用行业

td400斗式提升机适用于垂直向上提升松散密度在ρ＜1.5t/m3的粉状、颗粒状及小块状的无磨琢性和半磨琢性的三转干物料，如水泥、煤、碎矿石等。

突出优势

1、斗速为1.8m/s，每小时的提升量为24-66立方。

2、采用流入式喂料，减少物料与部件之间的摩擦，减少对物料的破损和对机器的磨损。

3、采用密封式输送，能够减少物料在提升过程中的粉尘污染。

4、运行平稳，无障碍运行时长可达2万小时。

细节与结构

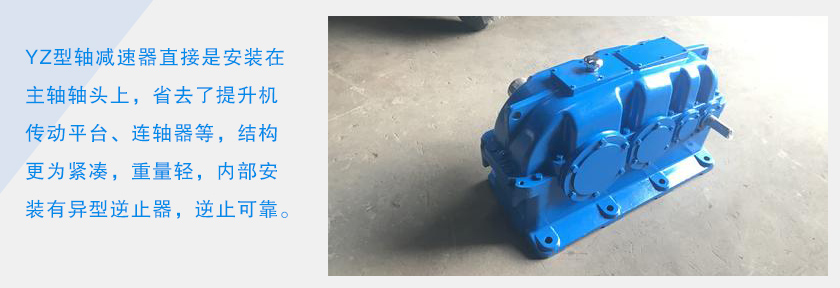

td400斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成，传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器，YZ型轴减速器直接是安装在主轴轴头上，省去了提升机传动平台、联轴器等，结构更为紧凑，重量轻，内部安装有异型逆止器，逆止可靠。

td400斗式提升机安装尺寸图

工作原理

td斗式提升机牵引件为橡胶带，料斗以一定的间隔固定在橡胶带上，橡胶带分别绕过提升机头部和底部的滚筒，构成具有上升有载分支和下降无载分支的闭合环形系统；工作时，布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗，物料从提升机底部的进料口进入料斗，料斗将物料提升至头部的卸料口，在离心力和重力的共同作用下，料斗中的物料经卸料口卸出。

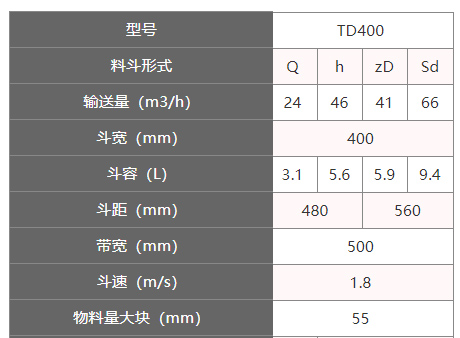

技术参数

td400斗式提升机使用注意事项

1、应空负荷开车。停机前先排尽提升机内的所有物料，然后在停电关机。

2、提升机不能倒转，如果倒转会发生链条脱轨的现象；

3、均匀地倒入物料，物料的量不要跨越提升机的承载能力，不然容易造成物料堵塞发生故障



4、如果提升机使用时间过长，需要定期维护补充润滑油；如果链条和料斗发生磨损，需要及时
